M100 LED budujemy z aluminiowych ram o głębokości 100 mm. W ramie mogą być zamontowane moduły LED, które podświetlają grafikę od wewnątrz.
Jak jest zbudowany M100 LED

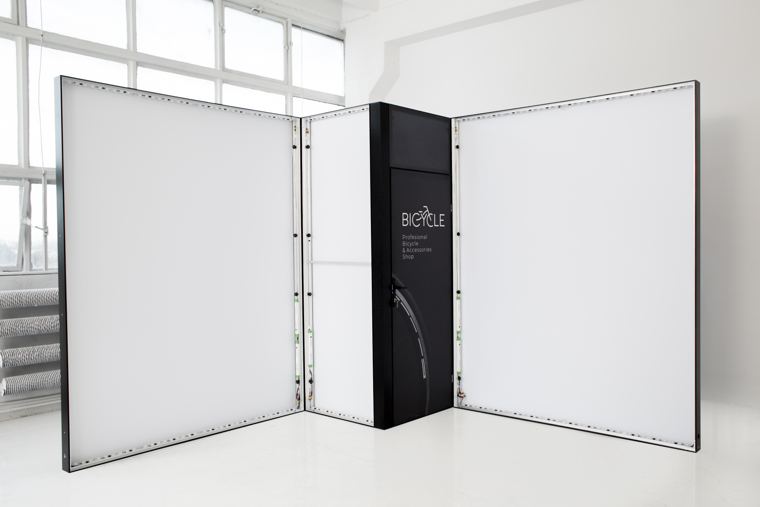

Ścianę tworzą aluminiowe profile skręcone w ramę i napięta na niej tkanina z grafiką. Ramy łączy się ze sobą i ze słupkami, a ten sam zestaw można później ustawić w innym układzie.
100 mmGłębokość ramy
250 cmWysokość ściany. Nadstawkami można ją podnieść do 400 cm
50–200 cmGotowe szerokości ścian, 10 rozmiarów
10 cmSłupek łączący ściany pod kątem
Dostępne szerokości ścian to 50, 80, 90, 100, 130, 140, 150, 180, 190 i 200 cm.

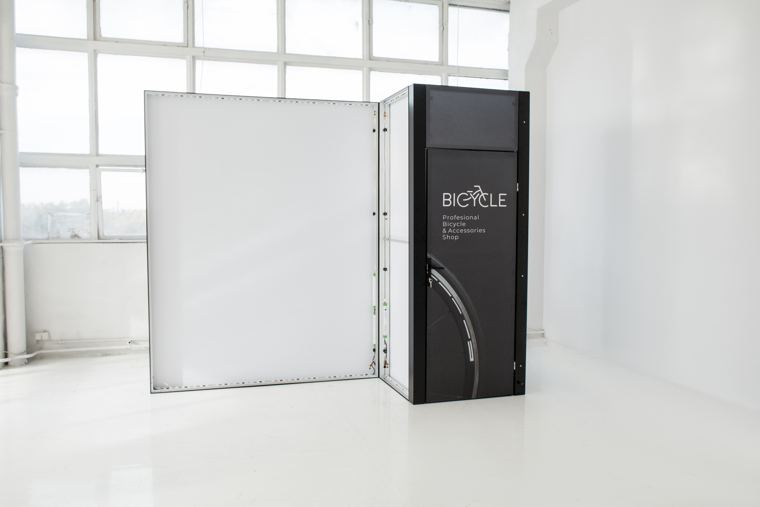

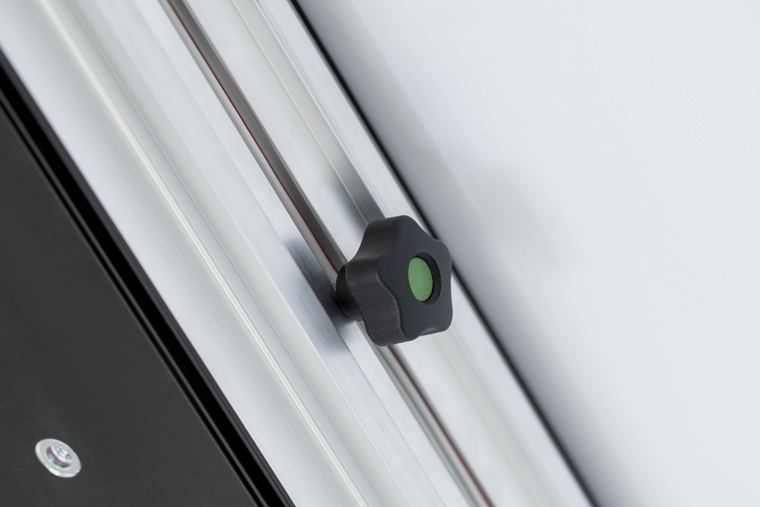

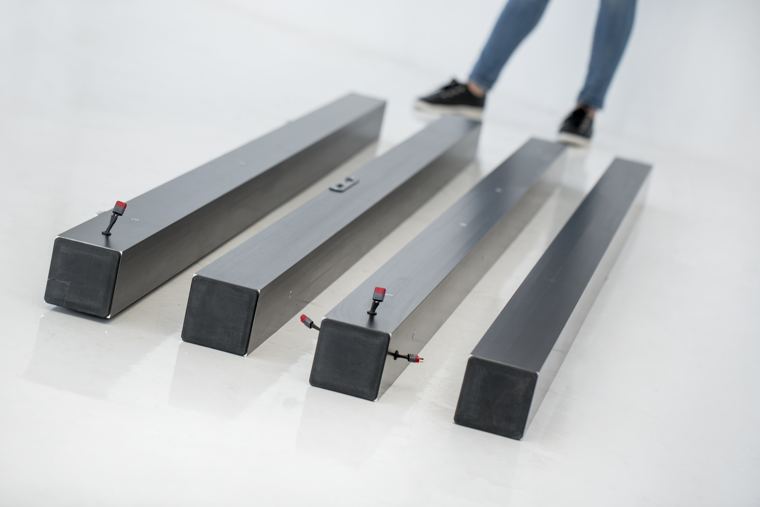

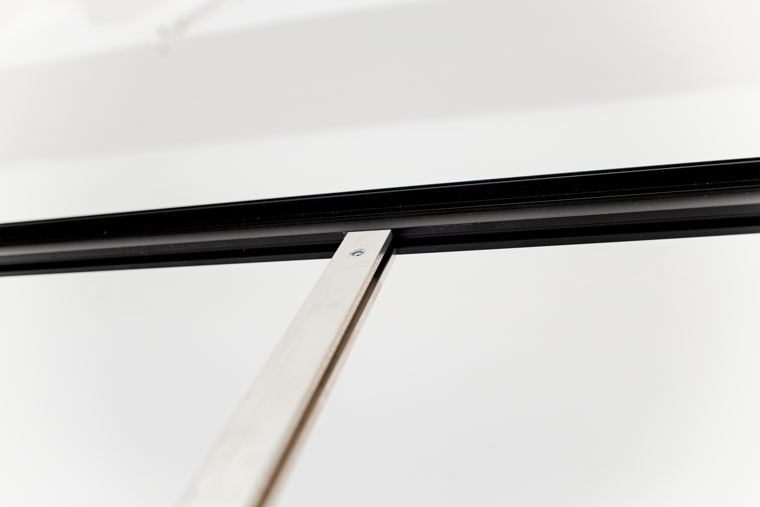

Profile słupków M100 przygotowane do montażuPokrętło mocujące na profilu M100 — łączenie bez narzędziŚciana M100 od strony zaplecza: słupek i połączenie ramStabilizator usztywniający ścianę od zaplecza

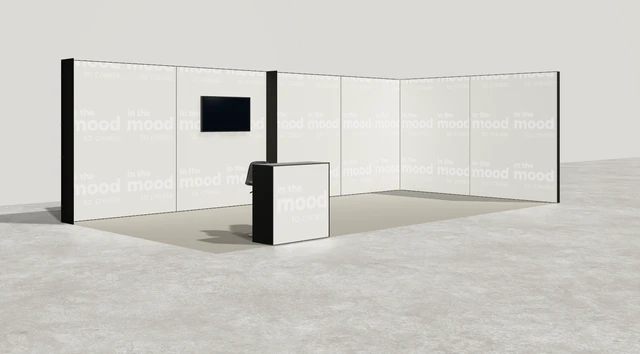

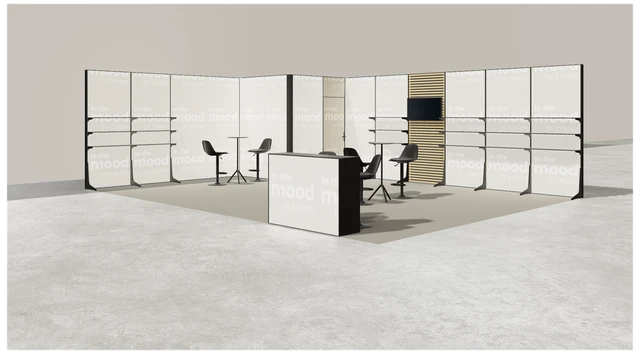

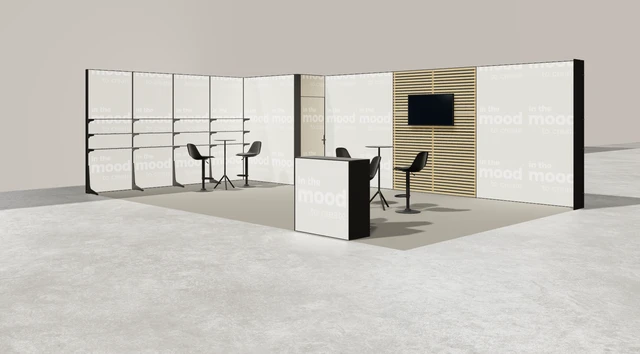

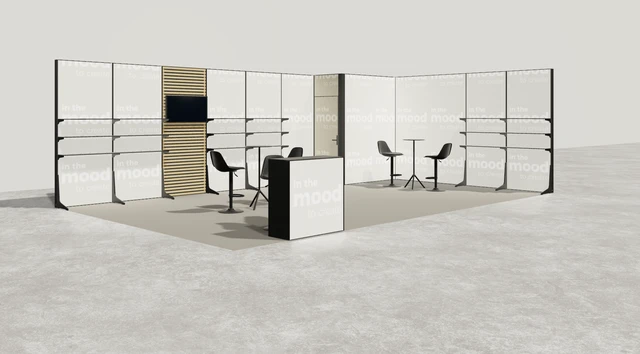

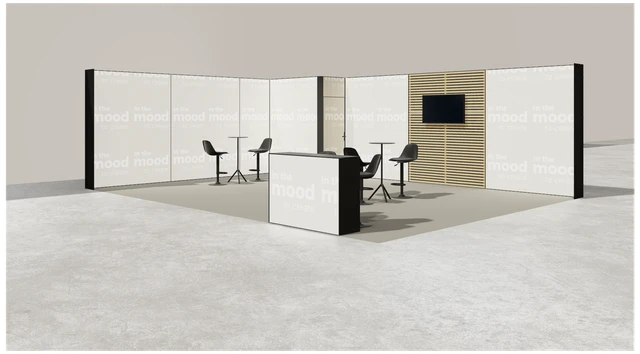

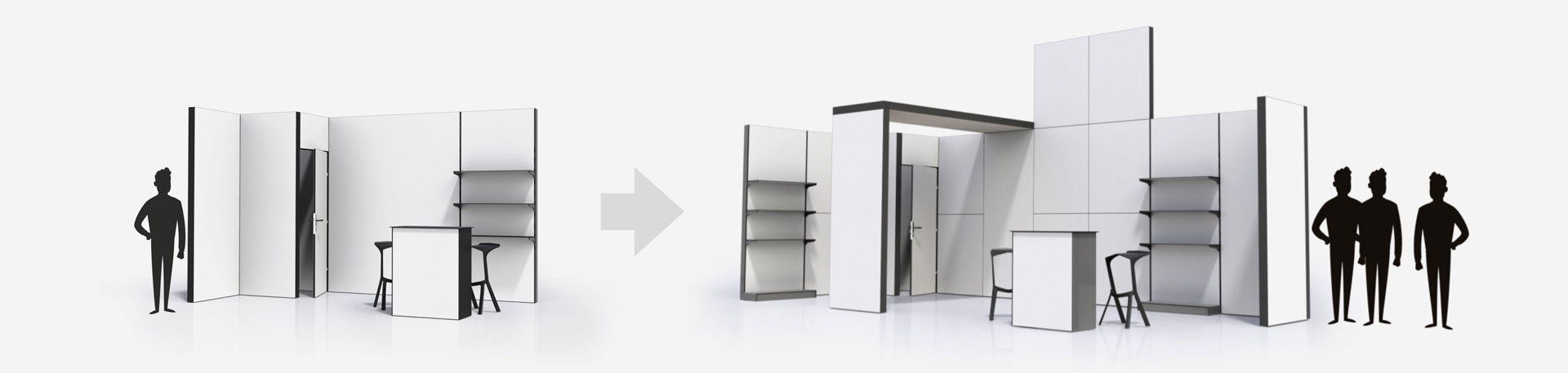

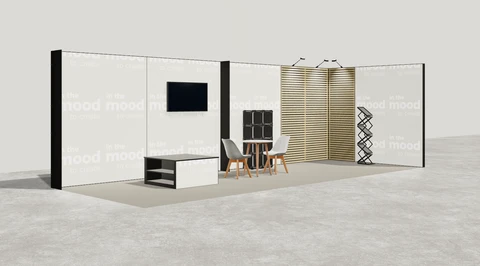

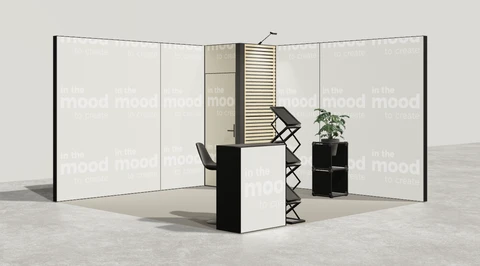

Ten sam komplet ścian w kilku układach stoiska. O układzie decyduje sposób zestawienia elementów, więc ściany można wykorzystać ponownie przy innym formacie powierzchni.
Światło
Podświetlenie ścian i sufitu
Każda ściana M100 LED może być wykonana z podświetleniem albo bez niego. W jednej zabudowie można więc połączyć ściany świecące z niepodświetlanymi.

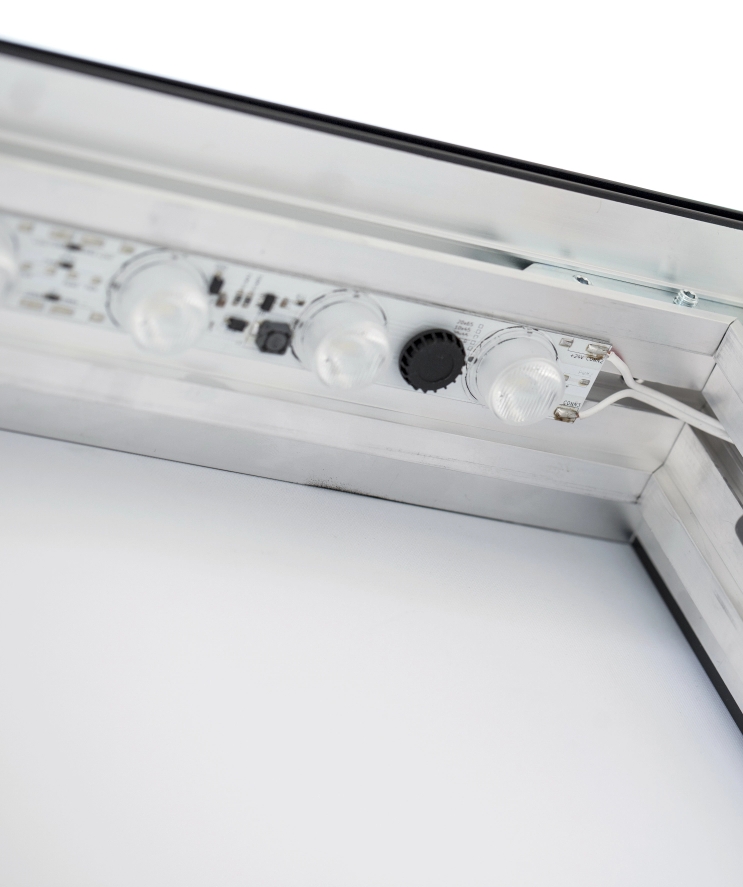

Moduły LED znajdują się wewnątrz ramy i podświetlają grafikę od tyłu.
Stoisko może mieć również podświetlany sufit. Ściana czołowa pod sufitem ma 250 cm, a nadstawkami można ją podnieść do 300, 350 i 400 cm.
Przykładowe stoisko 6×4 m w tym systemie potrzebuje około 924 W, dlatego wystarcza przyłącze 3 kW.

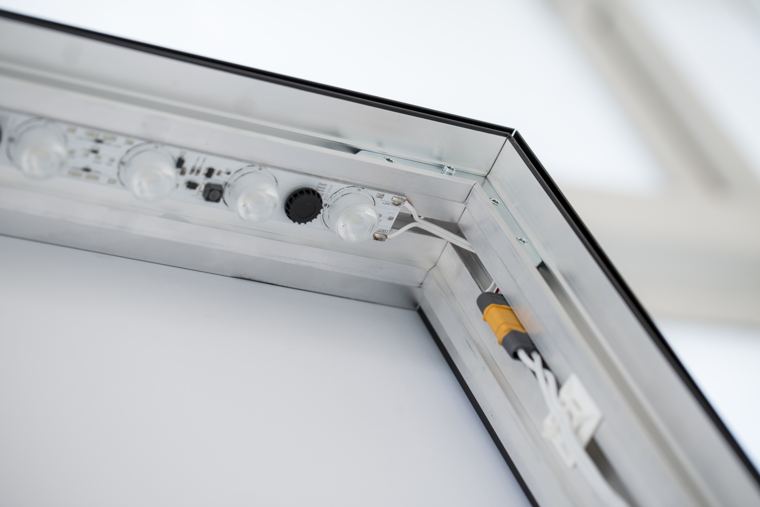

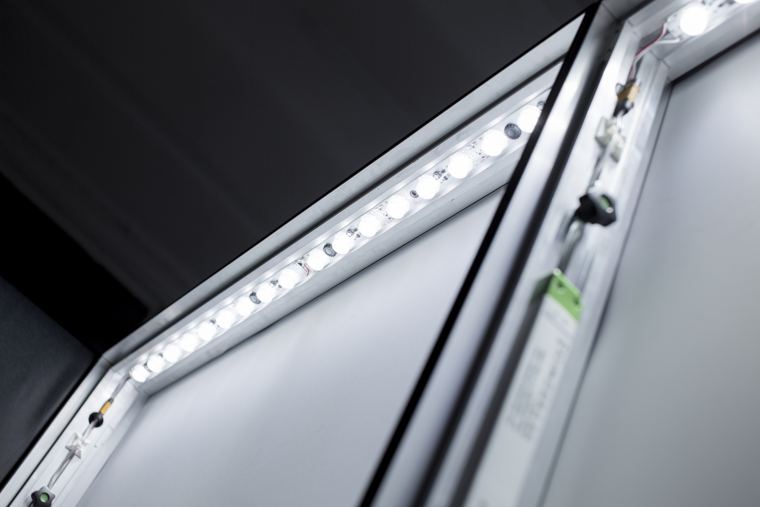

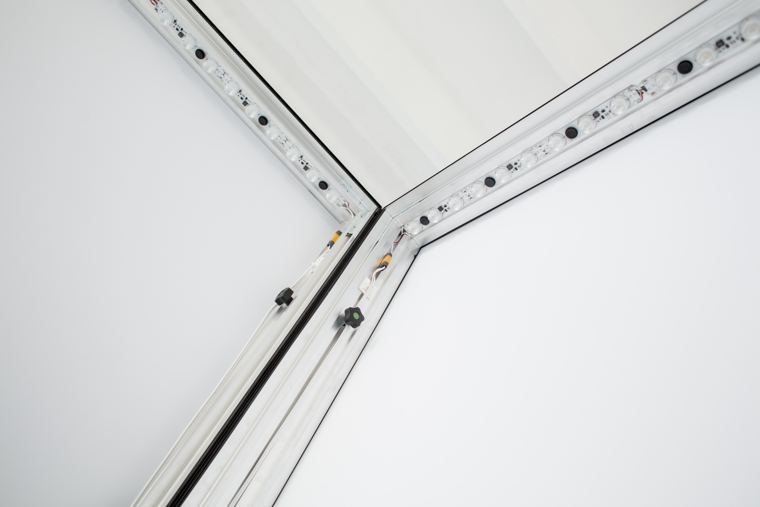

Narożnik ramy M100 LED od środka: moduły LED i przewód zasilającyNarożnik ściany M100 LED od środka, listwy LED wzdłuż profiliListwa LED w profilu M100 od środka ściany
Co można dodać do stoiska
Z elementów M100 LED można zbudować zamykane zaplecze i sufit. Do zabudowy można dodać ladę, półki, regały oraz mocowanie do ekranu.
Zaplecze
Zaplecze buduje się z tych samych ścian systemu. Przejście w drzwiach ma 78 albo 88 cm szerokości i 198 cm wysokości.
Lada
Lada stoi w tym samym systemie i ma grafikę na froncie.
Półki i regały
Półki i regały mocuje się do konstrukcji ściany bez wiercenia.
Mocowanie do ekranu
Uchwyt na ekran mocuje się do ściany. Ekran nie jest częścią oferty, przywozisz własny.
Grafika wymienna, także dwustronna
Tkaninę można zamontować po jednej albo po obu stronach ramy. Na kolejne targi wymieniasz samą grafikę, rama zostaje.

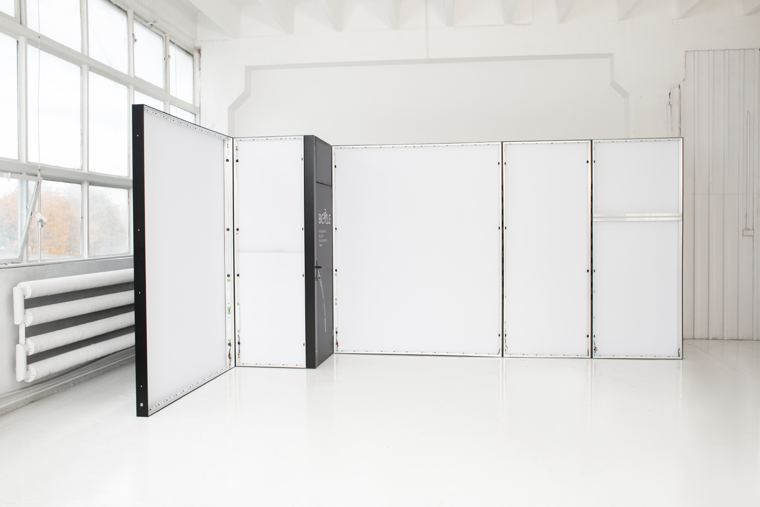

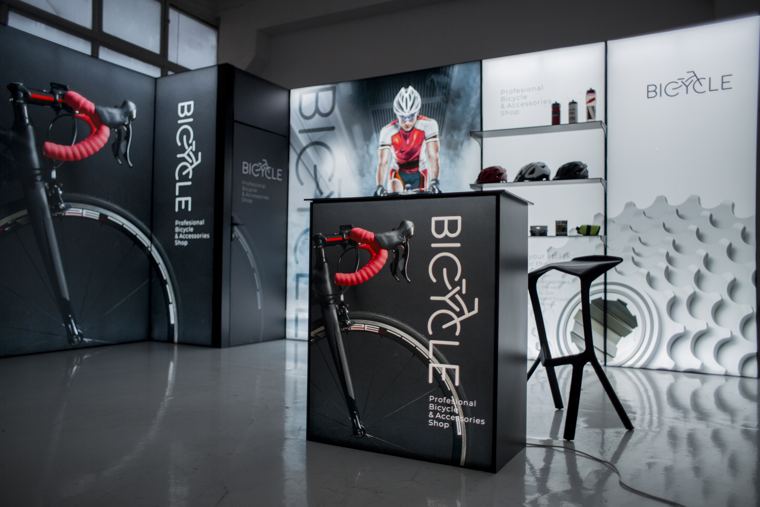

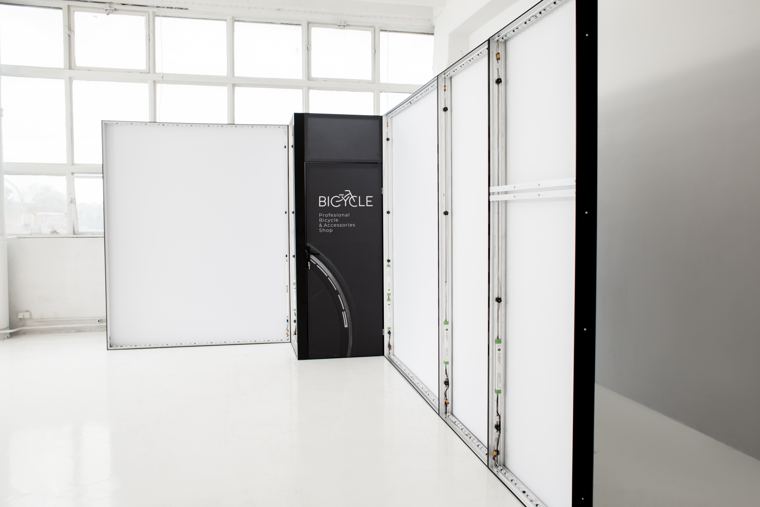

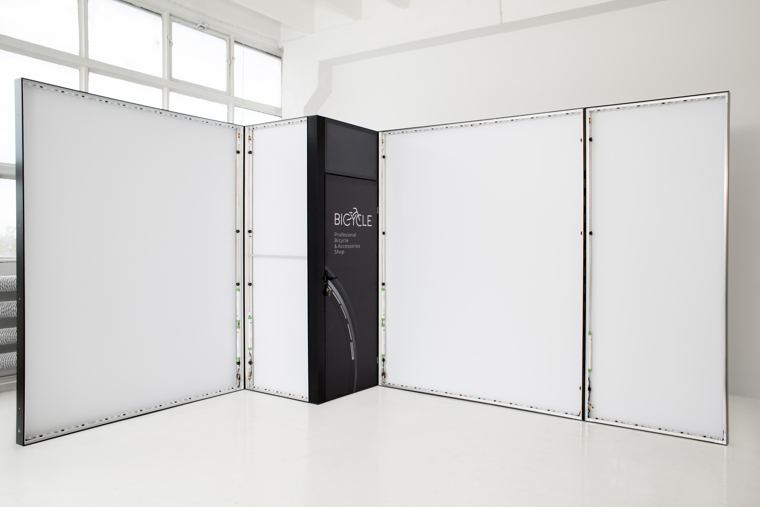

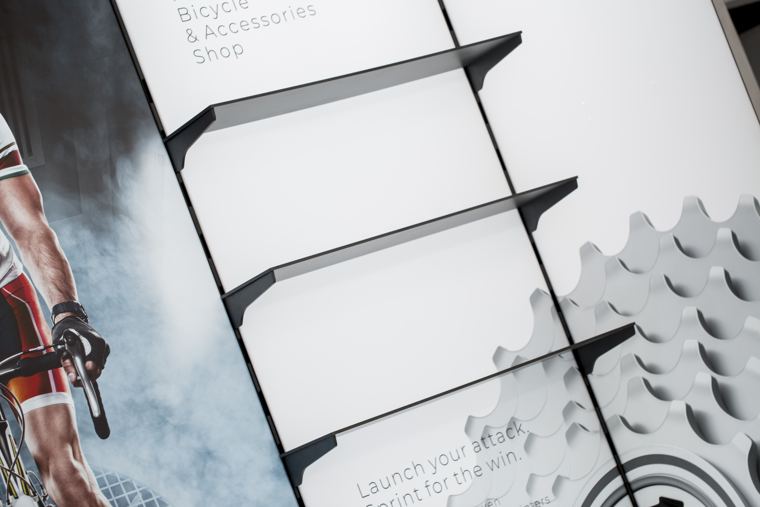

Ściana M100 z zapleczem złożona w studioLada M100 z podświetlanym frontem na stoiskuRegał M100 z półkami na tle podświetlanej grafikiŚciana M100 z zapleczem i miejscem na ekran
Montaż
Jak składa się M100 LED
Konstrukcję składa się z gotowych profili i łączników. Grafikę napina się w rowku ramy. Nie trzeba wiercić ani docinać elementów na miejscu.
Rozłóż profile
Rozpakuj elementy jednej ramy i ułóż je w kolejności. Profile są oznaczone numerami, więc nie trzeba niczego zgadywać.
Skręć profile

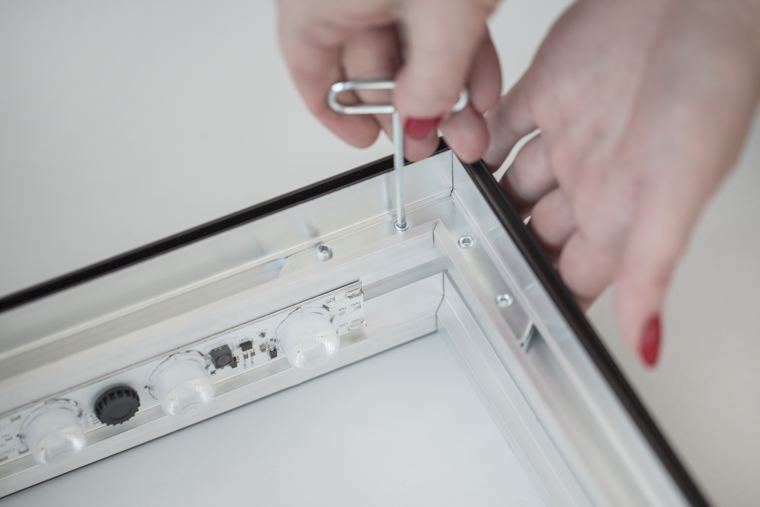

Profile ramy łączysz łącznikami kątowymi. Wystarczy dołączony klucz imbusowy; innych narzędzi nie potrzebujesz.
Połącz wtyki
Połącz wtyki instalacji oświetlenia. Są tak zaprojektowane, że nie da się ich pomylić.

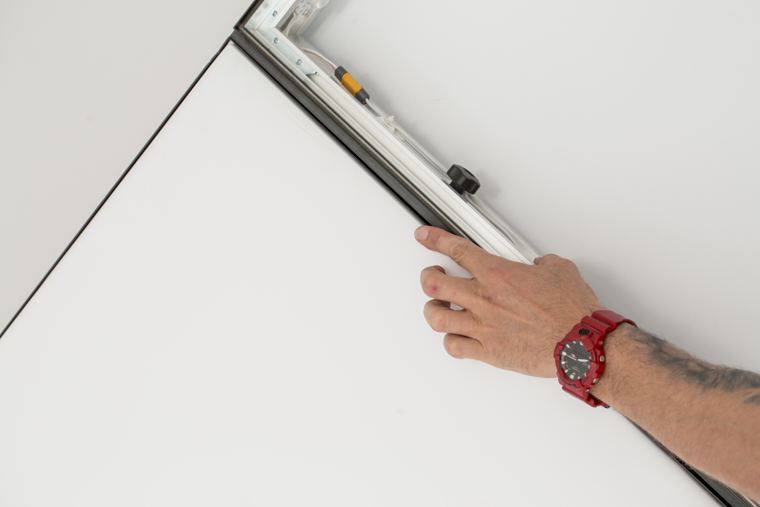

Napnij tkaninę na tył

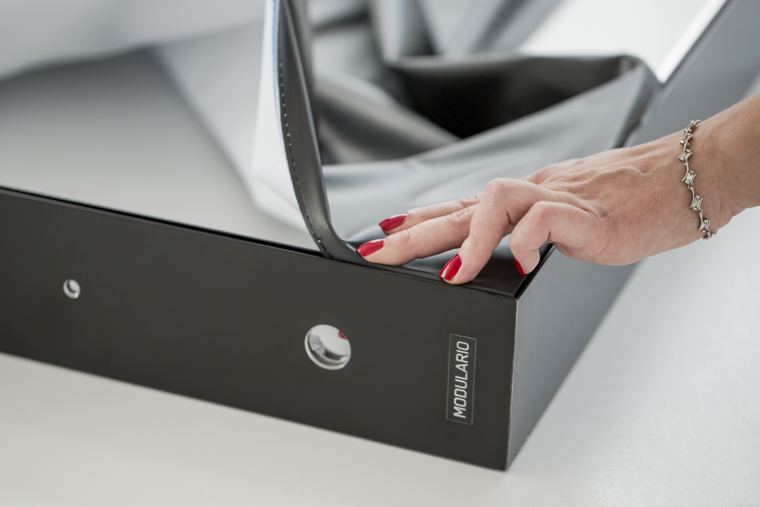

Rozłóż tkaninę na tylnej stronie ramy, białą stroną do wewnątrz, i wciśnij silikonową gumkę w rowki profilu.
Ustaw i połącz ramy
Ustaw pierwszą ramę i przymocuj ją do słupka narożnego. Kolejne ramy łączysz ze sobą tak samo.
Napnij tkaninę na front
Wepnij tkaniny z grafiką na front ram: zacznij od narożników, potem wciskaj gumkę w rowek od środka ku narożnikom.
Zamontuj akcesoria
Wepnij mocowania i półki, zawieś ekran, ustaw ladę i pozostałe meble.
Podłącz zasilanie
Rozłóż produkty i podłącz instalację. Włączone podświetlenie pokazuje, czy każda ściana świeci.
Do konkretnego stoiska dostajesz instrukcję montażu
Instrukcja pokazuje kolejność prac i czas każdego etapu dla dwóch osób. Powstaje z układu, który zamawiasz, więc kroki i liczby dotyczą Twojego stoiska.
Przykład: stoisko 6×4 m dwie osoby składają w 8 do 10 godzin. Realizacja trwa 2 do 4 tygodni od przyjęcia zlecenia.
Każde stoisko w katalogu ma policzoną cenę zakupu i wynajmu, z montażem własnym albo naszym. Ceny widzisz bez podawania e-maila, a na karcie stoiska jest lista części, rzut z góry, wymiary ścian do przygotowania grafiki i instrukcja montażu.
1 003gotowe stoiska w tym systemie, każde z ceną netto
4 682wersje wyposażenia, każda z ceną netto
od 10 064 złnetto za zakup, montujesz sam
od 5 171 złnetto za wynajem na jedne targi
5 lat gwarancjina konstrukcję i podświetlenie. Co obejmuje?
Na konstrukcję i podświetlenie dajemy 5 lat gwarancji: ramy, słupki, łączniki, ladę, moduły LED razem z zasilaczami i lampy na wysięgnikach. Gwarancja nie obejmuje tkanin z nadrukiem, bo to element wymienny; wady druku zgłaszasz przy odbiorze. Wadę zgłaszasz zdjęciem opiekunowi i najczęściej od razu wysyłamy sprawną część. Jeśli element trzeba odesłać, dostarczasz go do nas na swój koszt, a naprawiony albo nowy wraca na nasz koszt. Przy wynajmie sprawny komplet jest naszą odpowiedzialnością przez cały czas najmu. Szczegółowe warunki gwarancji dostajesz razem z ofertą.
W ceniekonstrukcja ścian z profili aluminiowych, podświetlenie ram, druk grafiki na tkaninie, tkaniny Nero bez nadruku, lada, regały Modular Form, meble kupowane razem ze stoiskiem, mocowanie ekranu do ramy, płyty domykające ściany, skrzynie transportowe (na przykładzie stoiska 6×4 m). Przy wynajmie montaż liczymy osobno, tak jak przy zakupie.
Poza cenąwykładzina, dowóz na targi z montażem i demontażem, sam ekran. Ekranu nie sprzedajemy, w cenie jest jego mocowanie. Projekt grafiki przygotowuje nasza pracownia bez dopłaty.

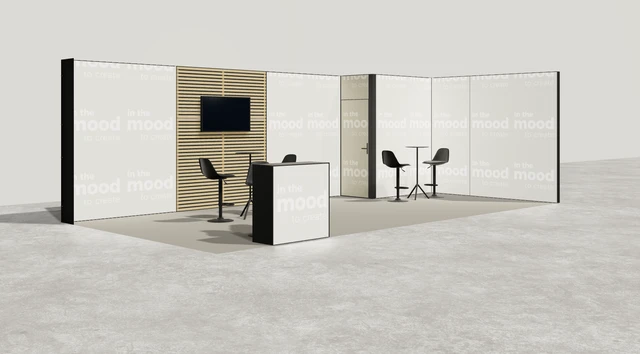

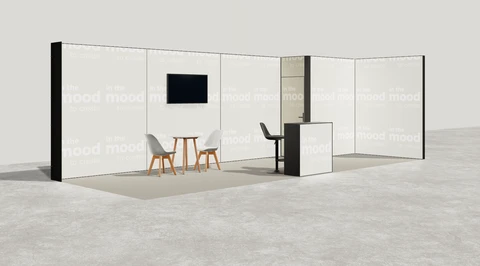

Trzy formaty z katalogu, każdy w dwóch wersjach: same ściany oraz z ladą i zapleczem. „Same ściany” znaczy bez zaplecza, lady i regałów; konstrukcja i druk grafiki są w cenie.
M100 LED ma podświetlenie wewnątrz ramy. W M50 grafikę oświetlają lampy LED zamontowane nad ścianami. Z tej różnicy wynikają między innymi głębokość ramy, sposób oświetlenia i rodzaj sufitu. Oba systemy budują to samo stoisko z tych samych elementów.
Modularico M100 LED
Modularico M50
Światło
Podświetlenie w ramie, do wyboru przy każdej ścianie. Grafika świeci od środka.
Bez podświetlenia w ramie. Grafikę oświetlają lampy na wysięgnikach, zawieszone nad ścianą.
Profil ramy
100 mm
50 mm, czyli o połowę płycej
Wysokość ściany
250 cm, nadstawkami do 400 cm
250 cm, nadstawkami do 400 cm
Gotowe szerokości ścian
10 rozmiarów, 50–200 cm
19 rozmiarów, 50–400 cm
Sufit
Tak, podświetlany jak ściany
Tak, ale bez światła
Słupek między ścianami
10 cm
5 cm
Wyposażenie
Lada, regały, zaplecze, mocowanie ekranu, panel z lameli.
To samo. Dlatego im więcej wyposażenia, tym mniejsza różnica w cenie.
Kiedy Modularico M100 LED
Gdy stoisko ma świecić: podświetlona grafika na całej powierzchni wybranych ścian albo podświetlany sufit. Zaplecze, regały i lada są w tym samym systemie.
Kiedy Modularico M50
Gdy podświetlenie grafiki od wewnątrz nie jest potrzebne, a znaczenie ma rama o głębokości 50 mm i większy wybór gotowych szerokości ścian. Ten sam układ i ta sama grafika co w M100 LED.
Tam, gdzie układ jest w katalogu w obu systemach, jego karta pokazuje obie wersje i obie ceny obok siebie.
